數據參數
| 觸點參數 | |
| 最大額定功率 | 10W |
| 最大切換電壓 | 500VDC |
| 最大切換電流 | 0.5A |
| 最大接通電流 | 1.5A |
| 最大接觸電阻 | 150mΩ（額定負載） |
| 最小應用負載 | 10mV 10μA；1VDC 10mA |
| 額定負載（阻性負載） | 250VDC，10mA |
| 最大靜電電容 | 0.4pF |
| 最小絕緣電阻 | 101?Ω |
| 觸點材質 | Ru（釕） |
| 電氣壽命（1VDC 10mA） | 10?次 |
| 電氣壽命（250VDC 10mA） | 5×10?次 |
| 性能參數 | |
| 絕緣電阻 | 1012Ω |
| 觸點間耐壓 | ≥1000VDC |
| 線圈與觸點間耐壓 | 1500VDC |
| 動作時間（含回跳） | 0.4ms |
| 釋放時間 | 0.1ms |
| 抗沖擊性 | 正弦半波，6ms，3 軸方向，100G |
| 抗振動性 | 10–2000Hz，20G |
| 工作環境溫度 | -20℃～+85℃ |
| 儲存環境溫度 | -40℃～+100℃ |
| 溫濕度 | 5%～85%RH |
| 端子形式 | 直插 |
| 封裝方式 | 塑封型 |
| 重量 | 約 3.0g |
| 線圈參數 | |||
| 額定線圈電壓（VDC） | 5 | 12 | 24 |
| 最大線圈電壓（VDC） | 6.5 | 16 | 30 |
| 額定電流（mA） | 14.3 | 5.9 | 3.0 |
| 線圈電阻（±10%Ω） | 350 | 2034 | 8108 |
| 動作電壓（Vmax） | 4 | 8.4 | 16 |
| 釋放電壓（Vmin） | 0.4 | 1.4 | 2.9 |
| 標稱線圈功率（mW） | 71 | 71 | 71 |

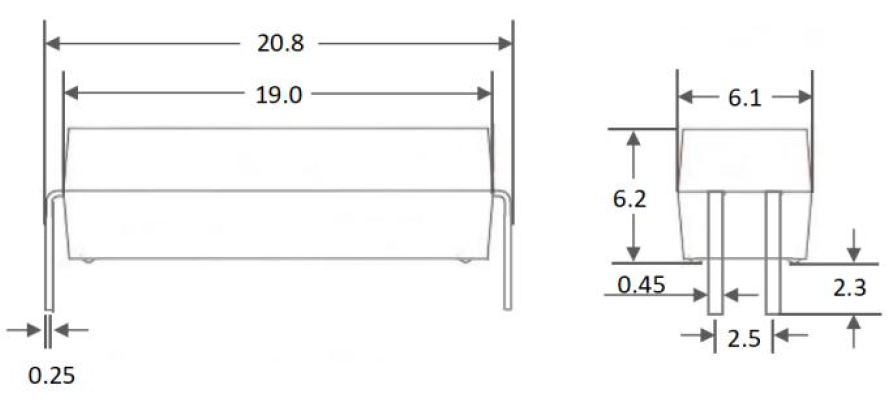

艾禮富PH1C1A2高壓干簧繼電器外形圖
