艾禮富HYR1508磁簧開關由磁性材料的彈性簧片組成，簧片密封于充有惰性氣體的玻璃管中。磁片的端面重疊但中間有一定的間隙，端面觸點鍍有一層貴金屬（如銠、釕等）。增加了開關的穩定性，延長了機械使用壽命。
當磁鐵或電磁線圈產生磁場作用于開關時，磁簧開關的兩個簧片都被磁化。其中一片簧片的觸點上產生一個N極，而另一片簧片的觸點上產生一個S極。如果生成磁場的吸引力克服了簧片彈性所產生的阻力，簧片因吸引力作用而接觸導通,即電路閉合。一旦磁場作用減弱至一定程度，簧片就會因彈力作用重新分開，即電路斷開。
結構緊湊，質量輕----磁簧開關安裝空間較小,適用于各種微型設備,是廣大廠商首選的理想配件。
氣密式密封----磁簧開關的開關元件密封于惰性氣體中,不受外界環境的影響。
工作壽命長----艾禮富磁簧開關沒有采用滑動元件,不會因所使用的金屬降級而出現金屬疲勞現象, 確保實際意義上的無極限機械使用壽命。
高速度操作----每一個可動元件質量小,動作速度快,艾禮富磁簧開關被廣泛用于晶體管和集成電路上。
| 型號 | HYR1508 |

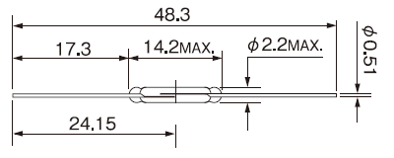

| 玻璃體最大長度 | 14.2Max |
| 玻璃體最大直徑 | ?2.2Max |
| 引腳直徑 | ?0.51 |
| 觸點形式 ※1 | C |
| 最大額定功率 | 10W |
| 最大工作電壓 | DC 200V |
| 最大工作電流 | 0.5A |
| 靈敏范圍 ※2 | 15-50AT |
